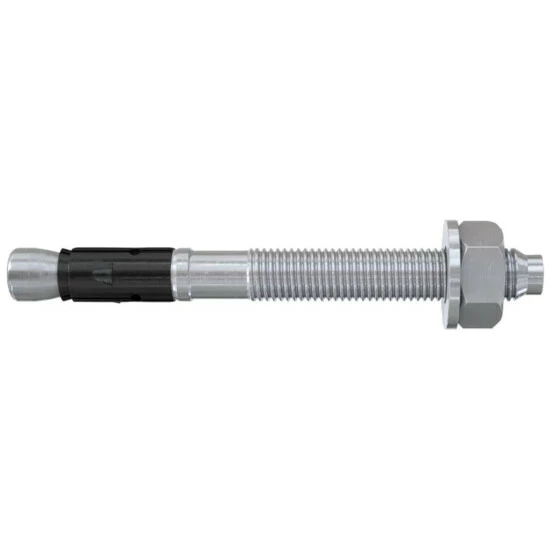

Neu ✨ Fischer Fahrrad Fischer Bolzenanker FAZ II Stahl Verzinkt 12 Mm, 30 Mm Klemmstärke 20 Stk. 🎁

Der fischer Bolzenanker FAZ II A4 ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II A4 kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus nicht rostendem Stahl werden Lasten im Außenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Konsolen, Stahlkonstruktionen und Toren.

Top Features:

Weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.
-Einfache Montage: wenige Hammerschläge und minimaler Anzugschlupf. Das spart Zeit und Kraft.
-Edelstahl: maximale Sicherheit für den Außenbereich.

Auch in Kurzversion verfügbar (K)

Vorteile:
– Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
– Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
Auch Anwendungen in Erdbebengebieten (Seismik C1 + C2) sind durch diese Zulassungen abgedeckt.

Vorteile Kurzversion (K):
– Die Eigenschaften der K-Version minimieren den Bohraufwand sowie die Hammerschläge beim Einschlagen des Bolzenankers entscheidend, dies spart Kraft
und Montagezeit.

– Beim FAZ II 10 K (Durchmesser 10 mm) sind die Zuglasten im Vergleich zur Standardverankerungstiefe unverändert und sorgen so für maximale Leistung.

Anwendungen:

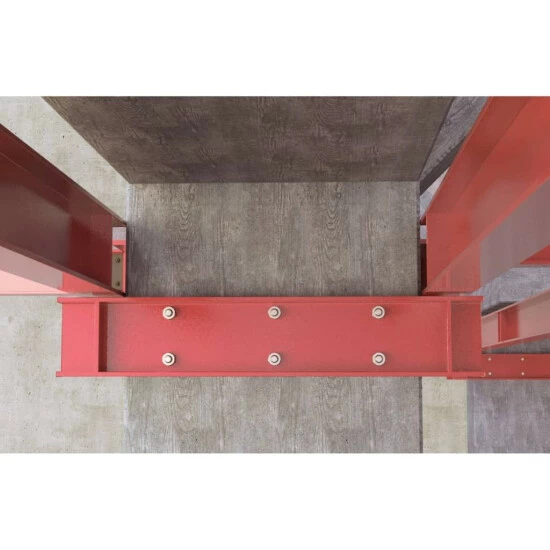

– Stahlkonstruktionen

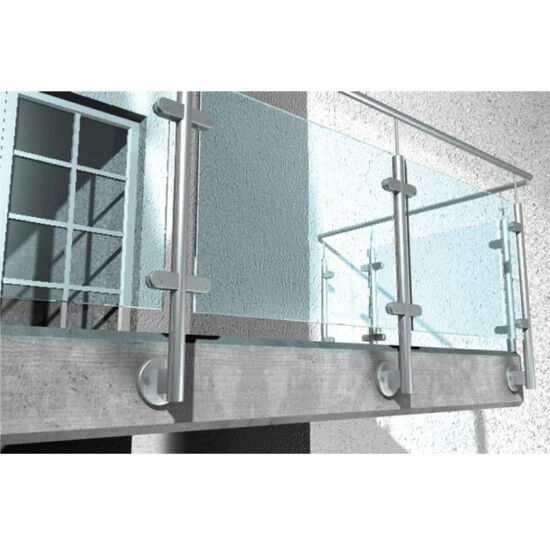

– Geländer
– Konsolen
– Leitern
– Kabeltrassen
– Maschinen
– Treppen
– Tore
– Fassaden

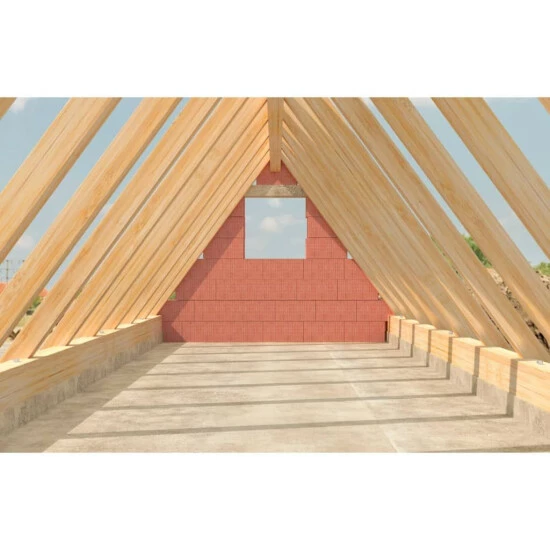

– Holzkonstruktionen

Funktionsweise:
– Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.

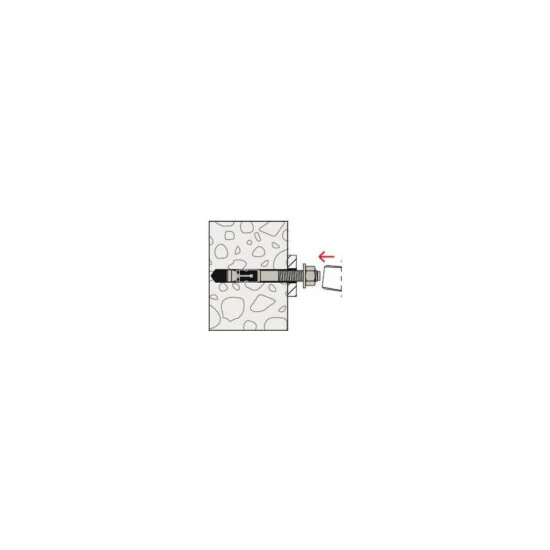

– Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
– Beim Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.

Montageanleitung:

Dieses Fischer Bolzenanker-Set FAZ II aus verzinktem Stahl eignet sich zur Befestigung von Geländern, Kabeltrassen und Konsolen.



Der flexible Bolzenanker ist speziell für die Vorsteck- und Durchsteckmontage konzipiert. Mit einem Spreizclip für maximale Tragfähigkeit benötigen Sie nicht viele Befestigungspunkte und kleinere Ankerplatten. Der Bolzenanker ist dank der 2 vorgesehenen Verankerungstiefen flexibler was eine genaue Einstellung betrifft.



Mit der Zulassung für gerissene Beton- und Brandinspektion, sogar die seismische Leistung, ist dieses Fischer Bolzenanker-Set das perfekte Werkzeug für höchste Anforderungen im Betonmaterial.

• Farbe: Grau
• Material: Stahl
• Maße der Box: 18 x 9 x 9 cm (L x B x H)
• Bohrloch-Durchmesser: 12 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 120 mm
• Dübellänge: 130 mm
• Max. Nutzlänge hef,max./hef,min.: 30/50 mm
• Gewinde: M12 x 81 mm (Durchmesser x L)
• Schlüsselweite: 19 mm
• Mit zwei Verankerungstiefen
• Spreizclip für maximale Tragfähigkeit
• Minimaler Anzugsschlupf
• ETA-Zulassung
• ICC-Zulassung
• Erdbeben-Zulassung: C1/C2
• Sichere Anwendung
• Einfache Montage
• Lieferung beinhaltet:
• 20 x FAZ II Bolzenanker 12/30

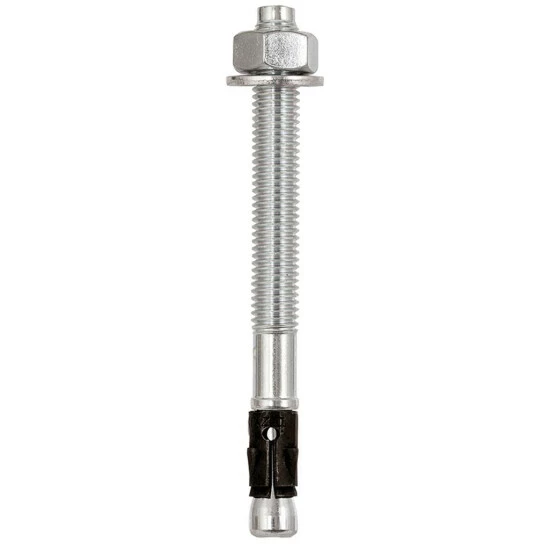

fischer Bolzenanker FAZ II 12 verzinkt

Für höchste Ansprüche. Kraftvoll und flexibel.



Vorteile / Beschreibung:

• Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
• Auch Anwendungen in Erdbebengebieten (Seismik) sind durch diese Zulassungen abgedeckt.



Ausführung:

• galvanisch verzinkter Stahl



Baustoffe:

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen
• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge



Funktionsweise:

• Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.



Anwendungen:

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Holzkonstruktionen



Wählbare Größen

• FAZ II 12/10 (Art.-Nr. 095419)
• FAZ II 12/30 (Art.-Nr. 095421)
• FAZ II 12/50 (Art.-Nr. 095446)
• FAZ II 12/80 (Art.-Nr. 095454)
• FAZ II 12/100 (Art.-Nr. 095470)
• FAZ II 12/200 (Art.-Nr. 095605)

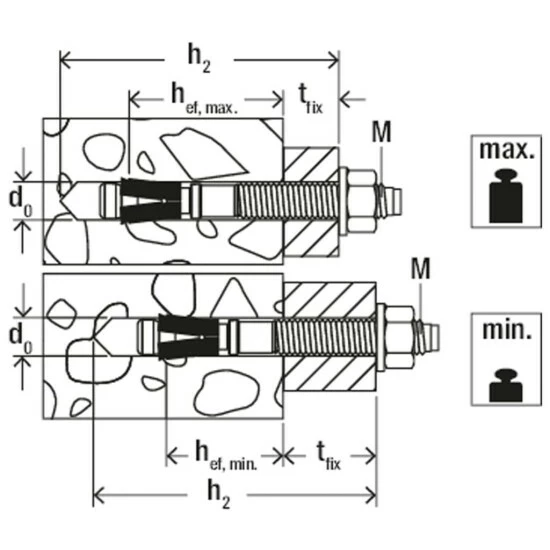

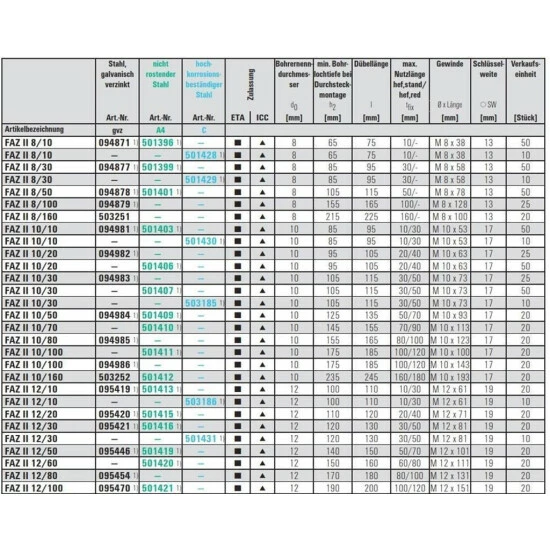

Typ	Art.-Nr.	Bohrernenndurchmesser d0 (mm)	Min. Bohrlochtiefe bei Durchsteckmontage h2 (mm)	Dübellänge l (mm)	Gewinde Ø x Länge (mm)	max. Anbauteildicke standard tfix (mm)	max. Anbauteildicke tfix (mm)	Verankerungstiefe standard hef (mm)	Verankerungstiefe hef (mm)	VE (Stück)
FAZ II 12/10	095419	12	100	110	M 12 x 61	10	30	70	50	20
FAZ II 12/30	095421	12	120	130	M 12 x 81	30	50	70	50	20
FAZ II 12/50	095446	12	140	150	M 12 x 101	50	70	70	50	20
FAZ II 12/80	095454	12	170	180	M 12 x 131	80	100	70	50	20
FAZ II 12/100	095470	12	190	200	M 12 x 151	100	120	70	50	20
FAZ II 12/200	095605	12	290	300	M 12 x 186	200	220	70	50	10



Bolzenanker FAZ II

● Stahl, galvanisch verzinkt
● Die wirtschaftliche Befestigung im gerissenen Beton
● Für Vor- und Durchsteckmontage
● Europäisch Technische Zulassung Option 1 für gerissenen Beton

*Die K-Version minimiert den Bohraufwand sowie die Hammerschläge beim Einschlagen des Bolzenankers entscheidend

---

weitere Info’s:

• Typ: FAZ II 12/30
• Dübellänge: 130 mm
• max. Nutzlänge: 30/50 mm
• Gewinde: M12 x 81 mm
• Marke: fischer

Bolzenanker FAZ II

● Stahl, galvanisch verzinkt
● Die wirtschaftliche Befestigung im gerissenen Beton
● Für Vor- und Durchsteckmontage
● Europäisch Technische Zulassung Option 1 für gerissenen Beton

*Die K-Version minimiert den Bohraufwand sowie die Hammerschläge beim Einschlagen des Bolzenankers entscheidend

---

weitere Info’s:

• Typ: FAZ II 12/30
• Dübellänge: 130 mm
• max. Nutzlänge: 30/50 mm
• Gewinde: M12 x 81 mm
• Marke: fischer

:

• Europäische Technische Bewertung Option 1 für gerissenen Beton (ETA-05/0069)
• Zugzonentauglich, bauaufsichtlich zugelassen

Zur Befestigung von: Stahlkonstruktionen, Geländern, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Toren, Fassaden, Fensterelementen, Holzkonstruktionen u. ä.

Produktvorteile:

• Höchste Zug- und Querlasten, d.h. mehr Sicherheit bei insgesamt weniger Befestigungspunkten und damit geringere Kosten
• Einsetzbar in dünnen Betonplatten ab 8 cm Dicke
• Kleinste Rand- und Achsabstände für mehr Einsatzmöglichkeiten
• Geringe Einschlagenergie, geringer Anzugsweg und damit äußerst montagefreundlich
• Hohe Stahlduktilität ermöglicht eine nachträgliche Ausrichtung mit dem Hammer

Der Wert td bezieht sich auf Durchsteckmontage bei Standard Klemmstärke.

• Bohr ø(mm): 12
• d1(mm): 12
• Form: FAZII
• Gewinde: M12
• hef min. Verankerung(mm): 70
• L(mm): 130
• Material: Stahl
• Oberfläche: verzinkt-blau
• td min. Bohrlochtiefe(mm): 120
• tfix Nutzlänge max.(mm): 30
• Marke: Fischer
• Größe(mm): 12/ 30/130
• Inhaltsangabe (ST): 20

Typ: FAZ 12/ 30
• Bohrer-Ø in mm: 12
• min. Bohrlochtiefe ab OK Anbauteil in mm: 125
• min. Verankerungstiefe in mm: 70
• Dübellänge in mm: 128
• Nutzlänge in mm: 30
• *Dieses Produkt unterliegt der Bauproduktenverordnung (BauPVO) (EU) 305/2011. Die Leistungserklärung steht Ihnen zum Download in unserem Bestellprogramm direkt unter www..org zur Verfügung
Typ: FAZ 12/ 30
• Bohrer-Ø in mm: 12
• min. Bohrlochtiefe ab OK Anbauteil in mm: 125
• min. Verankerungstiefe in mm: 70
• Dübellänge in mm: 128
• Nutzlänge in mm: 30
• *Dieses Produkt unterliegt der Bauproduktenverordnung (BauPVO) (EU) 305/2011. Die Leistungserklärung steht Ihnen zum Download in unserem Bestellprogramm direkt unter www..org zur Verfügung

Produkttyp:

Klappdübel

Für Materialien geeignet:

Beton

Material:

Verzinkter Stahl

Produktfarbe:

Silber

Verbindender thread type:

M12

:

ETA, ICC

Länge:

13 cm

Bohrlochdurchmesser:

1,2 cm

Mindestbohrlochtiefe:

12 cm

Maximale Stärke der Vorrichtung:

2 cm

Menge pro Packung:

20 Stück(e)

Typ: FAZ 12/30 Mindest Bohrlochtiefe: 120 mm Verankerungstiefe: Min. 70 mm L: 130 mm Nutzlänge: 30 mm
*Dieses Produkt unterliegt der Bauproduktenverordnung (BauPVO) (EU) 305 / 2011. Die Leistungserklärung steht Ihnen zum Download in unserem Bestellprogramm direkt unter www..org zur Verfügung

Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus galvanisch verzinktem Stahl werden Lasten im Innenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern · Kabeltrassen und Konsolen. Weitere technische Eigenschaften: · Material: galvanisch verzinkter Stahl · Bolzenlänge: 130mm · DIBT-Zulassung: Ja · Gewindemaß (metrisch): 12 · ICC-Zulassung: Ja · Inhalt: 20 · Marketing: Der Bolzenanker für höchste Ansprüche in Beton. Kraftvoll und flexibel. · Min. Bohrlochtiefe bei Durchsteckmontage: 120mm · Min. Bohrlochtiefe bei Vorsteckmontage: 95mm · Nutzlänge: 30mm · Profi / DIY: Profi / DIY · Prüfzeichen / Zulass…

fischer Bolzenanker FAZ II 12/30 Einheit: 20 Stück

mit Spreizclip für höchste Tragfähigkeit · minimaler Anzugsschlupf · gut geeignet für große Anbauteildicken · mit Zulassung für gerissenen Beton und Brandprüfung
